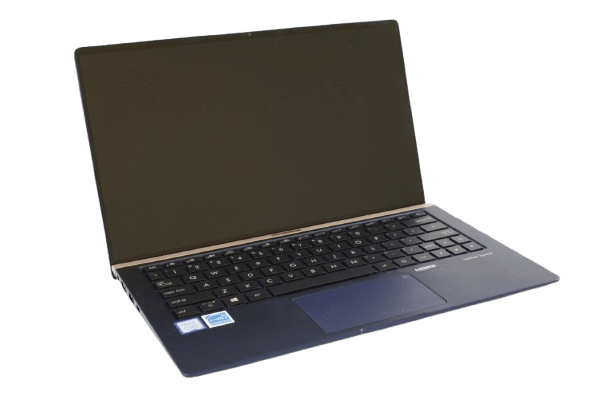

ASUS ZenBook 13 UX333
в Минске

Инженерный взгляд: что скрывает корпус ZenBook 13 UX333

Снимаем нижнюю крышку ASUS ZenBook 13 UX333 — винты Torx T5 по периметру, плюс два винта под резиновыми ножками. Внутри — компактная материнская плата на чипсете Intel Cannon Lake-U PCH-LP Premium, аккумулятор 50 Вт·ч, M.2 SSD WDC SN520, Wi-Fi модуль Intel Wireless-AC 9560, одновентиляторная система охлаждения и важнейшая деталь — под пайкой оперативной памяти оставлено место под дискретную видеокарту MX150. Это значит, что материнская плата UX333FA (без MX150) и UX333FN (с MX150) — один и тот же дизайн, просто в дешёвых конфигурацияхGPU не установлен.

Процессор Intel Core i5-8265U — Whiskey Lake, четырёхъядерный ULV-процессор. Четыре ядра, восемь потоков, базовая частота 1,6 ГГц, турбо-буст до 3,9 ГГц. TDP — 15 ватт. Кэш — 6 МБ. Это типичный процессор для ультрабуков 2019 года. Для офисных задач, браузеров, почты и лёгкого фотообработки — более чем достаточно. Вариант i7-8565U — до 4,6 ГГц турбо, тот же TDP.

Видеокарта — Intel UHD Graphics 620 во встроенной конфигурации (UX333FA). В варианте UX333FN установлена NVIDIA GeForce MX150 (2 ГБ GDDR5, Max-Q, 1D12) — это медленная версия MX150, но всё равно даёт прирост примерно в 100% по сравнению с UHD 620. Поддержка CUDA позволяет ускорять рендеринг в Adobe Premiere и DaVinci Resolve. Для лёгких игр — подходит, но serious gaming на MX150 Max-Q — не рекомендуется.

Оперативная память — LPDDR3-2133 МГц, 8 или 16 ГБ. Распаяна на материнской плате в двухканальном режиме. Расширение невозможно. Это критический момент для ремонта: при выходе из строя чипа памяти — замена материнской платы целиком. Модулей для замены нет.

Накопитель — M.2 2280 SATA SSD WDC SN520 объёмом 256 ГБ. В конфигурациях с MX150 (UX333FN) может быть NVMe SSD. Важно: контроллер поддерживает и SATA, и NVMe — при замене можно поставить любой M.2 диск. Но есть нюанс: рядом с M.2 слотом распаяны компоненты, которые мешают установке SSD с компонентами с обеих сторон (двусторонние SSD не подходят).

Экран — 13,3-дюймовая IPS-матрица AU Optronics B133HAN05.C с разрешением 1920×1080. Глянцевый — красивый, но бликует на солнце. Яркость 262 нит — слабовато для работы на улице. Контраст 1314:1 — отличный. Покрытие 98% sRGB, 63% AdobeRGB — хорошие цвета. Главное преимущество — отсутствие PWM. Экран безопасен для глаз. NanoEdge рамки менее 5 мм по бокам — впечатляющая пропорция экрана к корпусу.

Корпус — алюминий, spun-metal узор. ErgoLift шарнир поднимает клавиатуру на 3° для удобства печати и лучшего охлаждения. Толщина 16,9 мм, вес 1,19 кг — один из самых лёгких 13-дюймовых ноутбуков. Порты: 1× USB 2.0, 1× USB 3.1 Gen1 Type-A, 1× USB 3.1 Gen2 Type-A, 1× USB-C (без Thunderbolt), HDMI, 3,5 мм combo, MicroSD-ридер. В комплекте — USB-A-to-RJ45 адаптер и чехол.

Типичные неисправности, вытекающие из архитектуры

Первая проблема — распаянная оперативная память. LPDDR3 распаяна на плате, расширить невозможно. Симптомы: ноутбук не стартует, зависает, появляются артефакты. Причина — выход из строя чипа памяти. Решение — замена материнской платы. Модульная оперативная память отсутствует.

Вторая проблема — отсутствие Thunderbolt 3. USB-C порт не поддерживает Thunderbolt. Симптомы: невозможность подключения внешних GPU, ограничение скорости передачи данных. Решение — использовать USB-A порты или Thunderbolt- dock на другой модели.

Третья проблема — глянцевый экран без PWM. Экран безопасен для глаз, но яркость всего 262 нит. Симптомы: плохая видимость на солнце, быстрая усталость глаз при ярком освещении. Решение — работа в затенённых местах, использование матовой антибликовой плёнки.

Четвёртая проблема — медленный MicroSD-ридер. Скорость чтения — 23,9 МБ/с, записи — 26,7 МБ/с. Симптомы: долгая передача файлов с карт памяти. Решение — использовать внешний USB-ридер.

Пятая проблема — Wi-Fi модуль Intel Wireless-AC 9560 распаян на плате. Симптомы: проблемы с подключением к Wi-Fi, низкая скорость. Причина — неисправность Wi-Fi чипа или антенн. Решение — замена Wi-Fi модуля (если есть micro-PCIe слот) или пайка нового чипа.

Шестая проблема — деградация аккумулятора. Li-Pol батарея 50 Вт·ч после 3–4 лет эксплуатации теряет до 40% ёмкости. Симптомы: ноутбук работает от сети, но при отключении зарядки выключается через 10–15 минут. Замена осложнена тем, что аккумулятор приклеен к корпусу двусторонним скотчем.

Седьмая проблема — поломка ErgoLift шарнира. Шарнир UX333 — специфичный дизайн с подъёмом на 3°. При падениях или неаккуратном открывании крышки петли деформируются. Симптомы: крышка закрывается с перекосом, болтается, подъём клавиатуры не работает.

Пошаговая логика ремонта

Диагностика начинается с блока питания. Подключаем зарядное устройство и проверяем наличие напряжения на DC-in разъёме. Если ноутбук не заряжается — проверяем MOSFET-транзисторы в цепи входного напряжения. Если напряжение есть, но ноутбук не стартует — проверяем последовательность подачи напряжений на материнской плате. Если все ступени в порядке, но ноутбук не стартует — проверяем BIOS. Прошивка хранится на SPI-микросхеме. Для перепрошивки необходим программатор RT809H или CH341A.

При проблемах с дисплеем (артефакты, мерцание) — сначала проверяем LCD-шлейф. Затем проверяем матрицу, подключая внешний монитор через HDMI. Если внешний монитор работает — проблема в LCD-шлейфе или матрице. Если проблема в Wi-Fi — проверяем антенные провода, затем сам Wi-Fi модуль.

Что делать владельцу

Для владельцев ZenBook 13 UX333 действует простое правило: это один из самых компактных и лёгких ноутбуков 2019 года с NanoEdge-рамками и ErgoLift-шарниром. NumberPad в тачпаде — удобная фича для работы с цифрами. Оперативную память расширить невозможно — 8 или 16 ГБ навсегда. SSD можно заменить на SATA или NVMe (в конфигурациях с MX150). Но распаянная память, отсутствие Thunderbolt 3, глянцевый экран с невысокой яркостью и proprietary зарядка — всё это ограничения. Если ваш UX333 начал мерцать или устают глаз — пора работать в тени или менять матрицу. SSD можно заменить на NVMe — в этой модели поддерживается. Если нужна перепрошивка BIOS — для этой модели необходим программатор RT809H или CH341A с программой AsProgrammer — и это оборудование есть в нашем арсенале. Звоните — разберёмся.
