Ремонт ноутбука

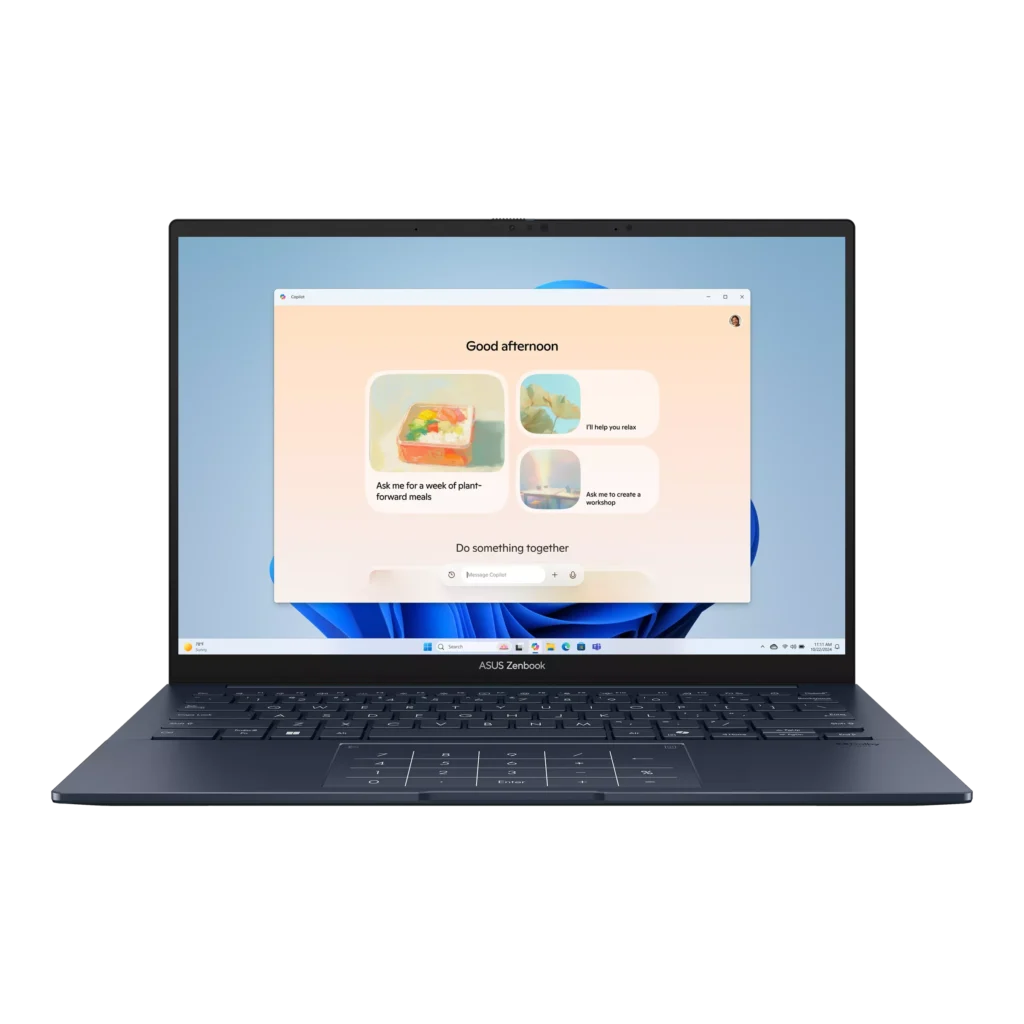

ASUS ZenBook 14 OLED UX3405
в Минске

Инженерный взгляд: что скрывает корпус ZenBook 14

Снимаем нижнюю крышку — 7 Torx-винтов. Поддеваем пластиковым инструментом из угла, обходим периметр. Клипсы отщёлкиваются без усилия — инженеры ASUS продумали доступ. Внутри — компактная материнская плата, аккумулятор 75 Вт·ч, одноконтурная система охлаждения (один вентилятор, одна тепловая трубка) и M.2 SSD. Компоновка плотная, но не плотнее, чем в MacBook Air — 14.9 мм толщины оставляют пространство для вентиляции.

Процессор — Intel Core Ultra 9 185H (Meteor Lake) или 285H (Arrow Lake). Это 16-ядерные чипы с TDP 28 Вт базовый и PL2 до 64 Вт кратковременно. В корпусе толщиной 14.9 мм с одним вентилятором — это предел. Реальное sustained потребление в Performance-режиме — 20–28 Вт. При длительной нагрузке (рендер, компиляция, даже тяжёлый браузинг с 20 вкладками) P-ядра троттлится до 1.12 ГГц — ниже базовой частоты 1.4 ГГц. Это не дефект, а физика: один вентилятор не может отвести 64 Вт из 14.9 мм корпуса. E-ядера работают стабильнее — 1.52 ГГц. Средняя температура при sustained нагрузке — 78°C, в пике — 102°C. NPU Intel AI Boost — 11–13 TOPS, для Copilot+ недостаточно.

Видеокарта — Intel Arc (7 или 8 CU). Интегрированная, графическая память — из общей LPDDR5x. В benchmarks показывает производительность на уровне GeForce RTX 3050 Ti (35 Вт) в raytracing. Но в реальных задачах (CS:GO — 109 FPS на Max, Dota 2 — стабильные 60 FPS на High) — это отличный результат для iGPU. Проблема: при длительной игровой нагрузке GPU разделяет тепловой лимит с CPU — оба троттлтся. Если графика не выводит изображение — проверяем наличие VCCGT (1.05 В) на PWM-контроллере.

Оперативная память — LPDDR5x-7467, до 32 ГБ, распаяна на плате. Слотов нет. Чипы LPDDR5x расположены в непосредственной близости от APU — это необходимо для высокочастотной связи, но создаёт проблему: при перегреве процессора нагревается и память. При выходе из строя одного чипа — BGA-ремонт. Стоимость — от 250 до 600 BYN. Апгрейд невозможен. Версия с 8 ГБ — категорически не рекомендуется: Intel Arc использует общую память, и 8 ГБ на два устройства (CPU + GPU) — это минимум для Windows 11.

Накопитель — единственный M.2 2280, PCIe Gen 4. Доступ — после снятия нижней крышки (7 винтов). SSD охлаждается термопадом сверху. Замена стандартная: откручиваем один винт, вынимаем диск, вставляем новый. При установке нового SSD проверяем совместимость: некоторых контроллеров (Phison E26, Samsung 990 Pro) могут нагреваться выше 70°C без активного охлаждения. Рекомендуем WD Black SN850X или Samsung 980 Pro — проверенные в этой конфигурации.

Экран — 14″ OLED Samsung ATNA40CU06-0, 2880×1800, 120 Гц, 400 нит SDR / 600 нит HDR пик, 100% DCI-P3, 0.2 мс. Та же панель, что во втором экране ZenBook Duo UX8406. Touch-версия покрыта Gorilla Glass. Для замены матрицы: отсоединяем шлейф дисплея (ribbon-коннектор с зажимом), аккуратно отщёлкиваем панель. Шлейф хрупкий — при излишнем усилии ломается зажим. Стоимость матрицы — от 300 до 500 BYN. OLED-выгорание — реальная проблема при статичном интерфейсе (панель задач, статус-бар). Рекомендуем включить «Pixel Refresh» в MyASUS и использовать тёмную тему.

Аккумулятор — 75 Вт·ч, 7.74 В, 2S2P (4 ячейки). Крепится пятью Phillips-винтами. Коннектор — стандартный вытягивательный штекер (не зажимной, как в UX8406). Замена без пайки. Автономность — до 25 часов веб-surfing или 14 часов видео (в режиме Balanced, Standard fan, без шумоподавления). При проблемах с автономностью проверяем контроллер заряда — интегрирован в PCH. Если контроллер не подаёт зарядный ток — замена материнской платы.

Система охлаждения — один вентилятор, одна длинная тепловая трубка, два радиатора, один рассеиватель. Это самая простая конфигурация для H-серийного процессора. Вентилятор — на лицевой стороне материнской платы, трубка проходит над APU и выводит тепло к заднему радиатору. При sustained нагрузке вентилятор работает на максимуме — 38–40 дБ. Очистка от пыли — каждые 6 месяцев. Замена термопасты — Thermal Grizzly Kryonaut или Noctua NT-H2. Дешёвые аналоги высохнут за 3 месяца в таких условиях.

Порты: справа — 2× Thunderbolt 4 (USB-C, 40 Гбит/с, PD 3.0, DP Alt 1.4), HDMI 2.1 TMDS, 3.5 мм аудио. Слева — USB-A 3.2 Gen 1 (5 Гбит/с). Шарнир 180° — можно разложить на столе. Wi-Fi 6E (Intel AX211), Bluetooth 5.3. Камера 1080p + IR (Windows Hello), датчик освещённости (ALS), privacy-shutter. Динамики — суперлинейные стерео, Harman Kardon, Smart Amp. Клавиатура ErgoSense с 1.4 мм ходом и подсветкой. Glass touchpad с интегрированным NumberPad (NumPad через тачпад). MIL-STD-810H — проверка на вибрацию, падение, температуру.

Типичные неисправности, вытекающие из архитектуры

Первая проблема — троттлинг. H-серийный процессор (28 Вт) в 14.9 мм корпусе с одним вентилятором — это компромисс. Симптомы: ноутбук замедляется при длительной нагрузке, вентилятор шумит на максимуме, производительность падает на 30–50% после 10 минут рендера. Причина — физический предел отвода тепла. Решение — чистка охлаждения и замена термопасты. Если не помогает — шинирование (undervolting) через Intel XTU: снижаем PL2 с 64 до 45 Вт, выигрываем 10–15°C без ощутимой потери производительности в повседневных задачах.

Вторая проблема — распаянная память. LPDDR5x-7467 на 32 ГБ — это чипы, припаянные к плате. Если один из них выходит из строя — ноутбук не стартует, выдаёт синий экран (код памяти), или работает нестабильно. Решение — BGA-ремонт или замена материнской платы. Стоимость ремонта — от 250 до 600 BYN. Запчасти (донорские платы) доступны, но ждать придётся. Версия с 8 ГБ — особенно уязвима: при нехватке памяти Windows активно использует файл подкачки, что нагружает SSD и снижает его ресурс.

Третья проблема — OLED-выгорание. Панель Samsung ATNA40CU06-0 — OLED, и при длительной статичной эксплуатации возможно выгорание пикселей. Симптомы: «призрачные» следы от окон на тёмном фоне, выцветание статус-бара. Причина — статические элементы интерфейса (панель задач, иконки). Решение — замена матрицы (от 300 до 500 BYN). Профилактика: тёмная тема, автоматическая смена обоев, включение «Pixel Refresh» в MyASUS, использование динамических обоев.

Четвёртая проблема — Thunderbolt-контроллер. Два порта TB4 — единственные для зарядки и вывода изображения. При механическом повреждении (попытка вытащить кабель под углом) пайка отходит. Симптомы: ноутбук не заряжается через один порт, второй работает. Или оба не работают. Решение — перепайка TB4-контроллера (micro-BGA, 24 контакта, шаг 0.5 мм). Это микро-пайка, требующая станции с горячим воздухом и микроскопа. Стоимость — от 150 до 300 BYN.

Пятая проблема — NumberPad (интегрированный NumPad в тачпаде). Конструкция использует LED-подсветку под стеклом тачпада. При попытке активации NumberPad на неровной поверхности или с мокрыми руками — контакты тачпада могут окислиться. Симптомы: NumberPad не активируется, тачпад работает некорректно. Решение — чистка контактов тачпада (изопропиловый спирт) или замена модуля тачпада.

Шестая проблема — шарнир 180°. Конструкция EasyLift позволяет разложить ноутбук на 180°. При частом использовании в этом режиме — петли расшатываются, крышка болтается. Симптомы: крышка не фиксируется в закрытом состоянии, ноутбук самопроизвольно открывается в сумке. Решение — подтяжка петель (внутри петель есть регулировочный винт) или замена петли (поставщик: ASUS CSD).

Пошаговая логика ремонта (на основе распиновки)

Диагностика начинается с проверки цепи питания. Подключаем USB-C зарядку (20В, 3.25А) через Thunderbolt 4 порт. Замеряем напряжение на входном MOSFET-транзисторе — номинал 20В. Если напряжение есть, но ноутбук не стартует — проверяем последовательность подачи напряжений: VCCCORE (CPU), VCCGT (GPU), VCCSA (мост), VCCIO. Контроллер питания интегрирован в APU. Если напряжения на одной из шин отсутствуют — проблема в PWM-контроллере или в самом кристалле.

При проблемах с дисплеем — проверяем шлейф OLED. Подключаем внешний монитор через HDMI 2.1 или Thunderbolt. Если на внешнем экране изображение есть — проблема в матрице или шлейфе. Если нет — в кристалле APU или в цепи питания GPU. Шлейф OLED проверяем мультиметром на обрыв: контакты 1–40 (питание, GND, LVDS-линии, тачскрин).

При проблемах с памятью — симптомы: ноутбук не стартует, вентилятор крутится, экран чёрный. Код ошибки AMI BIOS: 43 или 51 (ошибка инициализации DRAM). Решение — прогрев чипов паяльной станцией (260°C, безфлюсовая паста, 3 минуты). Если не помогает — замена чипов LPDDR5x (требуется стоковый чип той же серии).

При проблемах с Thunderbolt — проверяем оба TB4-порта мультиметром: контакты VBUS (20В), GND, CC1/CC2 (PD-протокол). Если VBUS есть, но устройство не определяется — проверяем TB4-контроллер (Intel JHL8040R или аналог). Контроллер припаян к плате — BGA-ремонт.

При проблемах с аккумулятором — замеряем напряжение на клеммах: номинал 7.74 В (или 15.48 В в полной конфигурации). Если ниже 6.0 В — ячейки глубоко разряжены. Решение — замена АКБ (артикул C22N2211). Проверяем контроллер заряда — интегрирован в PCH. Если контроллер не подаёт зарядный ток — замена материнской платы.

При проблемах с Wi-Fi — модуль Intel AX211 в слоте (на UX3405MA). Замена без пайки. Симптомы: Wi-Fi не включается, обрывы соединения, низкая скорость. Проверяем антенные контакты (две антенны — 2×2 MIMO). Если модуль неисравен — замена (артикул: Intel AX211NGW).

Что делать владельцу

Для владельцев ZenBook 14 OLED UX3405: это ультратонкий 14-дюймовый ноутбук на базе Intel Core Ultra 9 185H/285H (16 ядер, 28–64 Вт) с OLED-экраном 3K 120 Гц (Samsung ATNA40CU06-0), 32 ГБ распаянной LPDDR5x-7467, SSD M.2 Gen4 и 75 Вт·ч (7.74 В) аккумулятором. Вес: 1.2 кг, толщина: 14.9 мм. Охлаждение: 1 вентилятор, 1 тепловая трубка. Порты: 2× Thunderbolt 4, USB-A, HDMI 2.1. MIL-STD-810H.

Если ваш UX3405 троттлится при нагрузке — начните с чистки охлаждения и замены термопасты. Это самая частая и полезная процедура для этой модели. Если не помогает — шинирование (undervolting) через Intel XTU: снижаем PL2, выигрываем температуру. Если второй экран не включается — проверьте шлейф OLED ( ribbon-коннектор с зажимом). Если SSD не определяется — стандартная замена (7 Torx-винтов, один винт SSD). Если проблема с памятью — BGA-ремонт решаем, но стоимость зависит от состояния платы. Если нужна перепрошивка BIOS — необходим программатор RT809H или CH341A. Прошивка хранится на SPI-микросхеме, доступ — после снятия нижней крышки.

Важно: материнская плата этой модели — дорогостоящий компонент. При критических неисправностях (выход из строя APU, Thunderbolt-контроллера, контроллера питания) стоимость замены может приближаться к цене нового ноутбука. Прежде чем тратиться — проведите полную диагностику. Мы работаем с оригинальными запчастями от ASUS CSD и имеем станции для BGA-ремонта и микро-пайки Thunderbolt-контроллеров. Звоните — разберёмся.
