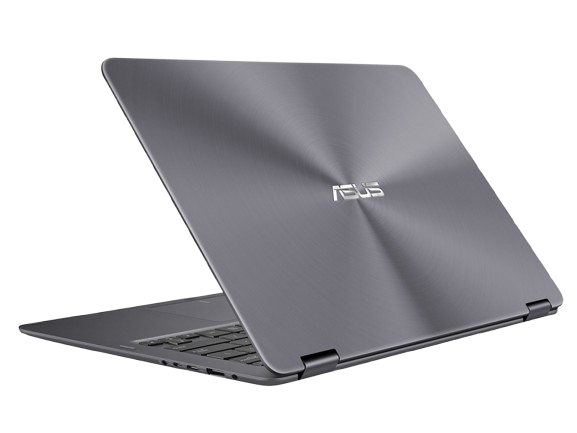

Ремонт ноутбука
ASUS ZenBook Flip UX360CA
в Минске

Инженерный взгляд: что скрывает корпус ZenBook Flip UX360CA

Снимаем нижнюю крышку ASUS ZenBook Flip UX360CA и первое, что бросается в глаза — отсутствие доступа к внутренностям. Миниатюрные винты Torx T5 скрыты под резиновыми ножками, а внутри — клеевые ленточные кабели, которые соединяют верхнюю и нижнюю части корпуса. Попытка снять нижнюю крышку заканчивается на 80% — дальше мешают клеевые соединения. Инженеры ASUS сознательно сделали этот конвертируемый ультрабук максимально необслуживаемым. SSD припаян к материнской плате, оперативная память распаяна — замена доступна только модулю Wi-Fi.

Процессор Intel Core m3-6Y30 — Skylake-платформа с экстремально низким энергопотреблением. Два ядра работают на базовых 900 МГц и разгоняются до 2,2 ГГц в турбо (одно ядро) или 2,0 ГГц (оба ядра). TDP составляет всего 4,5 ватта — это позволяет использовать полностью пассивную систему охлаждения. Кэш — 4 МБ, поддержка Hyper-Threading. Видеоядро Intel HD Graphics 515 встроено в тот же кристалл, работает на частоте до 930 МГц и разделяет TDP с процессором. Выделенной видеопамяти нет — всё через общую LPDDR3L.

Оперативная память — LPDDR3L-SDRAM на 1866 МГц, 8 ГБ, распаяна на материнской плате в двухканальном режиме. Слотов для апгрейда нет. Микросхемы скрыты под термостикерами. Если контроллер памяти выходит из строя или чипы повреждаются — это замена материнской платы или пайка BGA-чипа. Важный нюанс: SSD (Lite-On CV1-8B128 на 128 ГБ) тоже припаян к плате. При его выходе из строя замена стандартным M.2 диском невозможна — нужна микро-пайка или замена всей платы.

Экран — IPS-матрица AUO B133HAN02.7 с разрешением 1920×1080, глянцевый тачскрин. Яркость 300 нит, покрытие 93% sRGB, контраст 1438:1 — отличные показатели для этого класса. Частота ШПМ (PWM) — 192 Гц на яркости ниже 30% (ниже 150 кд/м²). Это ниже рекомендуемого порога в 2500 Гц для комфортной работы — чувствительные к мерцанию пользователи могут испытывать дискомфорт в тёмных помещениях. LCD-кабель подключается через стандартный фиксатор, но при конвертации в планшет шарниры создают дополнительную нагрузку на шлейф.

360-градусный шарнир — ключевая особенность модели и одновременно её главное слабое место. Шарниры выполнены в виде цепочки и обеспечивают плавное вращение, но при этом обладают недостаточной жёсткостью в режиме ноутбука. При касании тачскрина дисплей заметно шатается. Магнитное крепление в режиме планшета слабое — тяжёлая нижняя часть корпуса самопроизвольно откидывается, если держать устройство только за экран. Со временем шарниры разбалтываются, и ноутбук не может удержать угол наклона экрана.

Аккумулятор — Li-Pol, 54 Вт·ч, 3 ячейки. Полная зарядка занимает около 2 часов. Зарядное устройство — 45 Вт. При замене АКБ необходимо учитывать, что аккумулятор приклеен к корпусу двусторонним скотчем и его извлечение требует аккуратности. Использование неоригинального аккумулятора с другим напряжением категорически недопустимо.

Корпус — алюминиевый верхний кожух и нижняя крышка. Толщина 13,9 мм при весе 1,35 кг. Материал обеспечивает хорошую теплоотводность для безвентиляторной конструкции, но при этом алюминий — мягкий металл: при неаккуратном вскрытии легко повредить резьбу винтовых стоек. Рекомендуем использовать только торцевые отвёртки T5 и не перетягивать винты при обратной сборке.

Система охлаждения — полностью пассивная. Вентилятора нет, единственная тепловая трубка (если установлена) соединяет кристалл Core m3-6Y30 с алюминиевым радиатором. Отдельной трубки для VRM-зон нет — MOSFET-транзисторы в цепях питания процессора нагреваются вместе с ним, но отвод тепла осуществляется только через излучение и конвекцию через алюминиевый корпус. Это корень проблем с долговечностью.

Типичные неисправности, вытекающие из архитектуры

Типичные неисправности UX360CA вытекают из его архитектуры и форм-фактора конвертируемого устройства. Первая — износ и поломка 360° шарниров. Это самая распространённая проблема. Шарниры выполнены в виде цепочки и со временем разбалтываются. Симптомы: экран не удерживает положение, шатается при касании, в режиме планшета корпус самопроизвольно раскрывается. Замена шарниров — сложная операция, требующая полной разборки устройства. Поскольку внутри клеевые ленточные кабели, существует риск их повреждения.

Вторая типичная проблема — деградация аккумулятора. Li-Pol батарея на 54 Вт·ч после 3–4 лет теряет до 40% ёмкости. Симптомы: ноутбук работает от сети, но при отключении зарядки мгновенно выключается. Замена батареи осложнена тем, что аккумулятор приклеен к корпусу двусторонним скотчем, а внутри устройства клеевые ленточные кабели ограничивают доступ.

Третья проблема — припаянный SSD. Lite-On CV1-8B128 на 128 ГБ припаян к материнской плате. При его выходе из строя замена стандартным M.2 диском невозможна. Это критическое отличие от UX305CA, где SSD можно заменить. Для мастера это означает микро-пайку или полную замену материнской платы.

Четвёртая — проблемы с тачскрином. Глянцевый тачскрин подвержен царапинам и потёртостям. Контактное стекло может отслаиваться от матрицы. При замене тачскрина необходимо учитывать, что он интегрирован с LCD-кабелем — замена требует точной подгонки.

Пятая — проблемы с Wi-Fi. Оригинальный модуль — Intel Dual Band Wireless-AC 8260 (a/b/g/n/ac, Bluetooth 4.1). Он подключается через слот и заменяем без пайки. Но поле тестирования показало: соединение рвётся на расстоянии около 30 метров, что значительно хуже конкурентов. При замене на более новый адаптер (AX200) нужно убедиться, что антенны совместимы.

Шестая — деформация и трещины корпуса. Алюминий при падениях не ломается, но гнётся. Конвертируемый форм-фактор создаёт дополнительные механические напряжения при частых конвертациях. Трещины могут появиться в районе шарниров.

Пошаговая логика ремонта

Пошаговая логика ремонта начинается с диагностики. Подключаем зарядное устройство и проверяем наличие напряжения на входе DC-джека. Если напряжения нет — проверяем зарядку. Если есть — проверяем последовательность подачи напряжений на материнской плате. Если все ступени в порядке, но ноутбук не стартует — проверяем BIOS. Прошивка BIOS хранится на SPI-микросхеме. Для перепрошивки необходим программатор RT809H или CH341A. Сброс BIOS осуществляется через отключение аккумулятора на 15–30 минут. Особенность UX360CA: из-за клеевых соединений внутри устройства доступ к материнской плате затруднён. Перед любыми манипуляциями необходимо аккуратно отсоединить ленточные кабели.

Что делать владельцу

Для владельцев ZenBook Flip UX360CA действует простое правило: этот аппарат создан для людей, которые ценят универсальность форм-фактора, а не для тех, кто хочет апгрейд или ремонтопригодность. Распаянная память, припаянный SSD, пассивное охлаждение, клеевые соединения внутри — всё это делает модель максимально компактной, но максимально сложной для ремонта. Если ваш UX360CA начал «шатать» экран — проблема в шарнирах, это механический износ. Если ноутбук не включается — начните с проверки MOSFET в VRM-зоне. Если нужна замена BIOS — для этой модели необходим программатор RT809H или CH341A с программой AsProgrammer — и это оборудование есть в нашем арсенале. Звоните — разберёмся.
