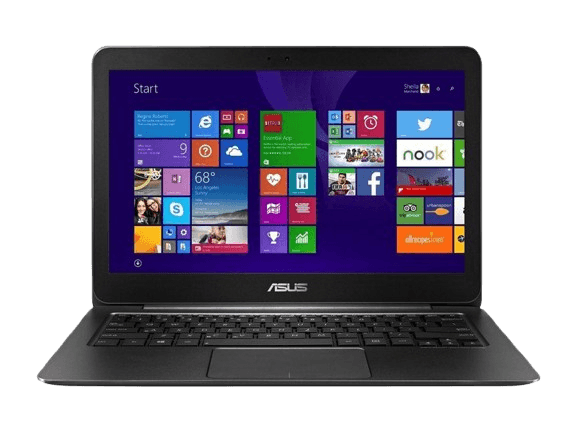

ASUS ZenBook UX305CA
в Минске

Инженерный взгляд: что скрывает корпус ZenBook UX305CA

Снимаем нижнюю крышку ASUS ZenBook UX305CA и первое, что обращает на себя внимание — минимальное количество винтов и идеально организованное пространство внутри. Алюминиевая нижняя крышка крепится на винтах Torx T5 и плотно сидит в пазах верхнего кожуха. Поддеваем пластиковым плунжером по периметру — крышка снимается без усилий. Внутри — компактная материнская плата, аккумулятор на 45 Вт·ч, занимающий почти нижнюю половину корпуса, M.2 SSD, модуль Wi-Fi и единственная медная тепловая трубка без вентилятора.

Процессор Intel Core m3-6Y30 — это Skylake-платформа с экстремально низким энергопотреблением. Два ядра работают на базовых 900 МГц и разгоняются до 2,2 ГГц в турбо (одно ядро) или 2,0 ГГц (оба ядра). TDP составляет всего 4,5 ватта — именно это позволяет использовать полностью пассивную систему охлаждения. Кэш — 4 МБ, поддержка Hyper-Threading. Видеоядро Intel HD Graphics 515 встроено в тот же кристалл, работает на частоте до 850 МГц и разделяет TDP с процессором. Выделенной видеопамяти нет — всё через общую LPDDR3L.

Оперативная память — LPDDR3L-SDRAM на 1866 МГц, 8 ГБ, распаяна на материнской плате в двухканальном режиме. Слотов для апгрейда нет. Микросхемы скрыты под термостикерами. Если контроллер памяти выходит из строя или чипы повреждаются — это замена материнской платы или пайка BGA-чипа. Для мастера это означает: при диагностике проблем с оперативкой сразу проверяем напряжения VDDQ на цепях питания памяти мультиметром.

Накопитель — M.2 2280 с интерфейсом SATA III 6 Гбит/с. Оригинальный SSD — Micron M600 объёмом 256 ГБ. Контроллер не поддерживает NVMe, поэтому при замене нужно выбирать SATA-диски. Под SSD находится термостикерная прокладка для отвода тепла к нижней крышке. При замене диска прокладку желательно сохранить.

Экран — IPS-матрица AU Optronics AUO272D с разрешением 1920×1080, яркость 315 нит, покрытие 90% sRGB, матовый. Яркость распределена на 93% — отличный показатель для этого класса. Частота обновления — стандартные 60 Гц. LCD-кабель подключается через стандартный фиксатор — при отсоединении аккуратно поддеваем рычаг вверх. Штатная частота ШПМ (PWM) — 201,6 Гц на яркости ниже 25%. Для чувствительных к мерцанию пользователей это может быть проблемой при работе в тёмных помещениях.

Аккумулятор — Li-Ion, 45 Вт·ч, что обеспечивает до 10 часов автономной работы по заявлению производителя. На практике — 6–8 часов при смешанном использовании. Зарядное устройство — 45 Вт. При замене АКБ необходимо убедиться, что напряжение нового аккумулятора совпадает с номиналом.

Корпус — алюминиевый верхний кожух и алюминиевая нижняя крышка на винтах. Толщина всего 12,3 мм при весе 1,19 кг. Материал обеспечивает хорошую теплоотводность для безвентиляторной конструкции. Петли крепятся к корпусу на двух винтах с каждой стороны. При неаккуратном вскрытии легко повредить резьбу винтовых стоек — рекомендуем использовать торцевые отвёртки T5 и не перетягивать винты при обратной сборке.

Система охлаждения — полностью пассивная. Вентилятора нет, единственная медная тепловая трубка соединяет кристалл Core m3-6Y30 с алюминиевым радиатором, который плотно прижат к нижней крышке. Отдельной трубки для VRM-зон нет — MOSFET-транзисторы в цепях питания процессора нагреваются вместе с ним, но отвод тепла осуществляется только через излучение и конвекцию через алюминиевый корпус. Это корень большинства проблем с долговечностью модели.

Типичные неисправности, вытекающие из архитектуры

Типичные неисправности UX305CA вытекают из его архитектуры. Первая — деградация MOSFET-транзисторов в цепи питания CPU. Клиент приходит с жалобой «не включается» или «включается на секунду и гаснет». При вскрытии — запах горелой платы, вздутый или прогоревший MOSFET в VRM-зоне. Причина — отсутствие отдельной трубки для VRM: транзисторы работают на пределе без нормального охлаждения. Восстановление возможно — замена мосфета на аналогичный, но требует паяльной станции с горячим воздухом и навыков BGA-работы.

Вторая типичная проблема — деградация аккумулятора. Li-Ion батарея на 45 Вт·ч после 3–4 лет теряет до 40% ёмкости. Симптомы: ноутбук работает от сети, но при отключении зарядки мгновенно выключается или работает 5–10 минут. Замена батареи — нетривиальная операция: нужно открутить винты, аккуратно поддеть аккумулятор, он приклеен к панели двусторонним скотчем.

Третья проблема — клавиатура. Клавиатура UX305CA не имеет подсветки. Замена — многоступенчатая операция: после снятия нижней крышки, отключения аккумулятора, извлечения SSD и Wi-Fi модуля получаем доступ к клавиатуре. Клавиатура крепится к панели на винтах и имеет плоский шлейф. При поломке клавиши проще заменить всю клавиатуру целиком.

Четвёртая — проблемы с Wi-Fi. Оригинальный модуль — Intel Wireless-AC 7265 (a/b/g/n/ac, Bluetooth 4.0). Он подключается через слот и заменяем без пайки. При замене на более новый адаптер (AX200 или AX210) нужно убедиться, что антенны совместимы по разъёму. Часто при замене клиенты забывают подключить вторую антенну — и теряют сигнал 5 ГГц.

Пятая — трещины петель и деформация корпуса. Алюминий при падениях не ломается, но гнётся. Петли крепятся к корпусу на двух винтах. При деформации крышки петли смещаются, и крышка закрывается с перекосом. Ремонт — выпрямление корпуса на оправке или замена крышки.

Пошаговая логика ремонта

Пошаговая логика ремонта начинается с диагностики. Подключаем зарядное устройство и проверяем наличие напряжения на входе DC-джека. Если напряжения нет — проверяем зарядку. Если есть — проверяем последовательность подачи напряжений на материнской плате. Если все ступени в порядке, но ноутбук не стартует — проверяем BIOS. Прошивка BIOS хранится на SPI-микросхеме (Winbond W25Q64 или аналог). Для перепрошивки необходим программатор RT809H или CH341A. Сброс BIOS осуществляется через отключение аккумулятора на 15–30 минут.

Что делать владельцу

Для владельцев ZenBook UX305CA действует простое правило: этот аппарат создан для людей, которые ценят тишину и мобильность, а не для тех, кто хочет апгрейд. Распаянная память, пассивное охлаждение, BGA-процессор — всё это делает модель максимально компактной, но максимально сложной для ремонта. Если ваш UX305CA начал перегреваться — не тратьте время на чистку «от пыли»: вентилятора нет, пыли практически не скапливается. Проблема в термопасте. Если ноутбук не включается — начните с проверки MOSFET в VRM-зоне. Если нужна замена BIOS — для этой модели необходим программатор RT809H или CH341A с программой AsProgrammer — и это оборудование есть в нашем арсенале. Звоните — разберёмся.
