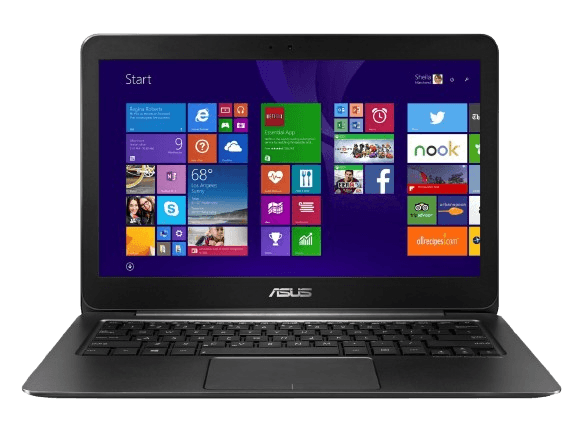

ASUS ZenBook UX305FA
в Минске

Инженерный взгляд: что скрывает корпус ZenBook UX305FA

Снимаем нижнюю крышку ASUS ZenBook UX305FA и первое, что видим — идеально чистую, минималистичную компоновку, которая сразу выдаёт инженерную философию этого аппарата. Десять видимых винтов с головкой Torx T5 и четыре скрытых под резиновыми ножками — итого четырнадцать точек крепления алюминиевой крышки. Поддеваем пластиковым плунжером по периметру, начиная от петель, и крышка снимается с характерным щелчком. Внутри — материнская плата размером чуть больше смартфона (10-слойная PCB толщиной 0,83 мм), аккумулятор, занимающий нижнюю треть корпуса, M.2 SSD под термостикером, модуль Wi-Fi и медный радиатор без единого вентилятора.

Вот она — «сердцевина» UX305FA: процессор Intel Core M-5Y10 с TDP всего 4,5 ватта, распаянный на плате и прикрытый единственной медной трубкой. Инженеры ASUS сознательно пошли на радикальное решение — полностью пассивную систему охлаждения — чтобы обеспечить нулевой уровень шума. Ценой этого решения стала жёсткая привязка к низковольтной платформе Broadwell-Y с её скромной вычислительной мощностью.

Процессор работает на базовых 800 МГц и поднимается до 2 ГГц в турбо, но в многопоточных задачах стабильно держится на 1,4–1,5 ГГц — это не троттлинг, а штатный режим, заложенный в 4,5-ваттный теплопакет. Кэш — 4 МБ, поддержка Hyper-Threading, но ядра — всего два. Видеоядро Intel HD Graphics 5300 встроено в тот же кристалл и разделяет TDP с процессором, поэтому выделенной памяти у него нет — всё через общую LPDDR3.

Оперативная память — вот что делает ремонт UX305FA принципиально другим по сравнению с большинством ноутбуков. LPDDR3-SDRAM на 1600 МГц распаяна непосредственно на материнской плате в двухканальном режиме. Конфигурации — 4 или 8 ГБ в зависимости от SKU. Слота для апгрейда нет. Микросхемы скрыты под термостикерами на обратной стороне платы. Если контроллер памяти выходит из строя или чипы повреждаются — это не замена модуля, а пайка BGA-чипа или полная замена материнской платы. Для мастера это означает одно: при диагностике проблем с «оперативкой» мы сразу переходим к контролю шин и проверке напряжений VDDQ на цепях питания памяти мультиметром, а не просто переставляем планку.

Накопитель — M.2 2280 с интерфейсом SATA III 6 Гбит/с и ключом B. Оригинальные SSD — SanDisk X300s или Micron, объёмом до 256 ГБ. Контроллер не поддерживает NVMe, поэтому при замене нужно строго выбирать SATA-диски. На практике мы неоднократно встречали ситуации, когда клиент приносит «ускоренный» NVMe-диск от Samsung или WD и удивляется, почему BIOS его не видит. Подсказка проста: смотрим на ключ — если M, а не B, и на спецификацию — если PCIe NVMe, а не SATA AHCI, этот диск в UX305FA работать не будет. Поверх SSD наклеена тонкая термостикерная прокладка — она отводит тепло от контроллера к нижней крышке корпуса, которая играет роль дополнительного радиатора. При замене диска эту прокладку желательно сохранить или заменить аналогичной термопрокладкой.

Экран — IPS-матрица AUO B133HAN02.1 с разрешением 1920×1080 (в базовых SKU) или 3200×1800 (в топовых), покрытие 72% NTSC, яркость 300 нит, матовое покрытие. Толщина крышки — около 2 мм алюминия. Коннектор LCD-кабеля крепится к материнской плате через стандартный фиксатор — при отсоединении аккуратно поддеваем рычаг вверх, а не тянем за шлейф. Частота обновления — стандартные 60 Гц, штатная. Важный нюанс для диагностики: если на экране появляются артефакты или мерцание, не стоит сразу менять матрицу. Сначала проверяем LCD-шлейф и его посадку — в UX305FA это слабое место, особенно при падениях.

Аккумулятор — Li-Po, 3 ячейки, 45 Вт·ч, номинальное напряжение 11,4 В, артикул C31N1411. Штекер питания — barrel, micro pin 1,5 мм, зарядное устройство — 45 Вт (19 В / 2,37 А). При замене АКБ необходимо убедиться, что напряжение нового аккумулятора точно совпадает с номиналом — 11,4 В. Допуск — не более 10%, то есть от 10,26 до 12,54 В. Использование батареи с другим напряжением приведёт к повреждению контроллера заряда на материнской плате. Коннектор аккумулятора выходит перпендикулярно плате — при отключении тянем не вверх, а в сторону, от материнской платы. Это типичная ошибка новичков, которые ломают контакты.

Корпус полностью алюминиевый — верхний кожух и нижняя крышка. Материал обеспечивает хорошую теплоотводность (алюминий: ~205 Вт/(м·К)), что критично для безвентиляторной конструкции. Но при этом алюминий — мягкий металл: при неаккуратном вскрытии легко повредить резьбу винтовых стоек. Рекомендуем использовать только торцевые отвёртки T5 и не перетягивать винты при обратной сборке.

Система охлаждения заслуживает отдельного абзаца, потому что она — корень большинства проблем с долговечностью UX305FA. Одна медная тепловая трубка (артикул 13NB06X1AM0801) без вентилятора. Трубка соединяет кристалл Core M-5Y10 с алюминиевым радиатором, который плотно прижат к нижней крышке. Никаких трубок для VRM-зон (цепей питания процессора) — нет. Это значит, что MOSFET-транзисторы в цепях VCCIN и VDDQ нагреваются вместе с процессором, но отвод тепла осуществляется только через излучение и конвекцию через алюминиевый корпус. При штатной нагрузке температура на верхней панели не превышает 35–40°C, но в стресс-тесте (Prime95 + FurMark) процессор троттлится до 500 МГц, а GPU — до 250–350 МГц. Верхняя панель прогревается до 45°C, нижняя — до 41°C. Это не аварийный нагрев, но систематическое термическое старение. Термопаста между кристаллом и радиатором высыхает за 12–18 месяцев активной эксплуатации, после чего температура растёт на 5–10°C, и троттлинг начинается раньше.

Типичные неисправности, вытекающие из архитектуры

Типичные неисправности UX305FA вытекают напрямую из его архитектуры. Первая — «суицид» MOSFET-транзисторов в цепи питания CPU. Мы сталкивались с этим на платформе Broadwell-Y неоднократно. Клиент приходит с жалобой «не включается» или «включается на секунду и гаснет». При вскрытии — запах горелой платы, на материнской плате в районе VRM-зоны вздутый или прогоревший MOSFET. Причина — отсутствие отдельной трубки для VRM: транзисторы работают на пределе без нормального охлаждения. На плате Broadwell-Y PCH-LP используются полевики с Rds(on) около 30 мОм, и при пиковых токах (до 20 А в турбо) они рассеивают до 12 Вт тепла. Без активного отвода тепла это приводит к деградации кристалла. Восстановление возможно — замена мосфета на аналогичный (IRLML6244 или аналог), но требует паяльной станции с горячим воздухом и навыков BGA-работы.

Вторая типичная проблема — деградация аккумулятора. Li-Po батарея на 45 Вт·ч при номинале 11,4 В после 3–4 лет теряет до 40% ёмкости. Симптомы: ноутбук работает от сети, но при отключении зарядки мгновенно выключается или работает 5–10 минут. Замена батареи — нетривиальная операция: нужно отсоединить коннектор перпендикулярно плате, открутить 4 винта, аккуратно поддеть аккумулятор — он приклеен к панели тачпада двусторонним скотчем. Оригинальный аккумулятор C31N1411 стоит дорого, но использовать неоригинал с другим напряжением категорически нельзя.

Третья проблема — клавиатура. Клавиатура UX305FA не имеет подсветки в базовых SKU, а замена её — многоступенчатая операция. После снятия нижней крышки, отключения аккумулятора, извлечения SSD, Wi-Fi модуля и материнской платы мы получаем доступ к клавиатуре, но справа закрывает USB-плата. Клавиатура крепится к панели на винтах и имеет плоский шлейф. Замена на подсветку из другого SKU (например, от UX305UA) невозможна — коннекторы и контроллеры не совместимы. При поломке клавиши (часто страдают стрелки и пробел) проще заменить всю клавиатуру целиком.

Четвёртая — проблемы с Wi-Fi. Оригинальный модуль — Intel Dual Band Wireless-N 7265. Он подключается через mini-PCIe слот и заменяем без пайки. Но при замене на более новый адаптер (Intel AC-7265 или AX200) нужно убедиться, что антенны (два провода, подключённые к карте) совместимы по разъёму. Часто при замене Wi-Fi карты клиенты забывают подключить вторую антенну — и теряют сигнал 5 ГГц.

Пятая — трещины петель и деформация корпуса. Алюминий при падениях не ломается, но гнётся. Петли крепятся к корпусу на двух винтах с каждой стороны. При деформации крышки петли смещаются, и крышка закрывается с перекосом. Ремонт — выпрямление корпуса на оправке или замена крышки.

Пошаговая логика ремонта

Пошаговая логика ремонта начинается с диагностики. Подключаем зарядное устройство 19 В / 2,37 А и проверяем наличие напряжения на входе DC-джека. Если напряжения нет — проверяем зарядку. Если есть — проверяем последовательность подачи напряжений: 3V_ALWAYS → EC_POWER → SUS_PWR → RUN_ON. На материнской плате UX305FA есть контрольные точки для мультиметра — они приведены в сервис-мануале. Если все ступени в порядке, но ноутбук не стартует — проверяем BIOS. Прошивка BIOS хранится на SPI-микросхеме (Winbond W25Q64 или аналог, 8 МБ). Для перепрошивки необходим программатор RT809H или CH341A — стандартные программаторы работают с этим чипом. BIOS-батарейка (RTC) отсутствует как отдельный элемент — часы реального времени питаются от основного аккумулятора. Сброс BIOS осуществляется через отключение аккумулятора на 15–30 минут или через сервисный режим (удержание Fn+R при включении).

Что делать владельцу

Для владельцев ZenBook UX305FA действует простое правило: этот аппарат создан для людей, которые ценят тишину и мобильность, а не для тех, кто хочет апгрейд. Распаянная память, пассивное охлаждение, BGA-процессор — всё это делает модель максимально компактной, но максимально сложной для ремонта. Если ваш UX305FA начал перегреваться — не тратьте время на чистку «от пыли»: вентилятора нет, пыли практически не скапливается. Проблема в термопасте. Если ноутбук не включается — начните с проверки MOSFET в VRM-зоне. Если нужна замена BIOS — для этой модели необходим программатор RT809H или CH341A с программой AsProgrammer — и это оборудование есть в нашем арсенале. Звоните — разберёмся.
