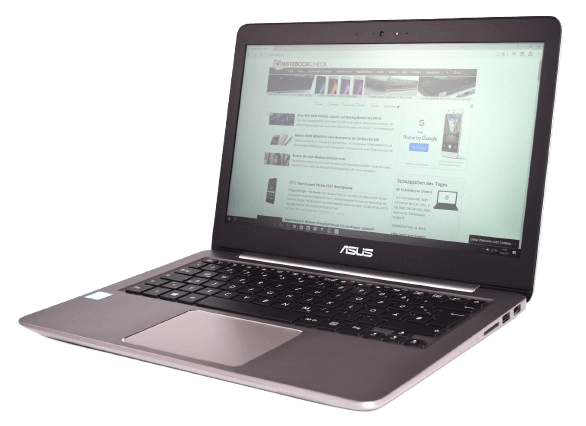

ASUS ZenBook UX310UA
в Минске

Инженерный взгляд: что скрывает корпус ZenBook UX310UA

Снимаем нижнюю крышку ASUS ZenBook UX310UA — винты Torx T5 по периметру. Внутри — материнская плата на чипсете Intel Kaby Lake-U Premium PCH, аккумулятор на 48 Вт·ч, M.2 SSD, модуль Wi-Fi Intel Wireless-AC 8260, одновентиляторная система охлаждения и важнейшая деталь — пустой 2,5″ слот. Это редкость для современных ультрабуков: возможность установить дополнительный накопитель без замены штатного SSD.

Процессор Intel Core i7-7500U — Kaby Lake, двухъядерный ULV-процессор. Два ядра, четыре потока, базовая частота 2,7 ГГц, турбо-буст до 3,5 ГГц. TDP — 15 ватт. Кэш — 4 МБ. Это типичный процессор для ультрабуков 2017 года. Для офисных задач, браузеров, почты и лёгкого фотообработки — более чем достаточно. Для видеомонтажа или компиляции кода — слабовато из-за двух ядер.

Видеокарта — только Intel HD Graphics 620. Встроенная, GT2, частота до 1050 МГц. Дискретной видеокарты нет. Вариант UX310UQ оснащён NVIDIA GeForce 940MX (2 ГБ DDR3) — это более производительная конфигурация для лёгких игр и графических задач.

Оперативная память — DDR4-2133 МГц, 16 ГБ. 8 ГБ распаяны на материнской плате + 1× SO-DIMM слот (занят модулем на 8 ГБ). Можно расширить до 24 ГБ (8 + 16). Это важное преимущество: при выходе из строя SO-DIFM модуля — замена одного модуля. При выходе из строя распаянного чипа — замена материнской платы.

Накопитель — M.2 2280 SATA SSD Micron 1100 объёмом 256 ГБ. Скорость чтения — 494 МБ/с, записи — 368 МБ/с. Важный нюанс: контроллер Kaby Lake-U Premium PCH в этой конфигурации не поддерживает NVMe. Это значит, что при замене SSD можно установить только SATA-диски. NVMe SSD работать не будет. Но есть пустой 2,5″ слот — можно установить дополнительный SATA SSD или HDD.

Экран — 13,3-дюймовая IPS-матрица AU Optronics AUO272D с разрешением 1920×1080. Матовый — отличный выбор для работы. Яркость 347 нит — хорошая. Контраст 1377:1 — отличный. Покрытие 91% sRGB, 59% AdobeRGB — нормально для офисной работы. Важный момент: экран использует PWM с частотой 200 Гц для регулировки яркости. Это может вызывать усталость глаз у чувствительных людей.

Аккумулятор — Li-Ion, 48 Вт·ч. Автономность до 8–10 часов. Зарядка — через proprietary DC-in разъём.

Корпус — алюминий, spun-metal узор. Толщина 18,35 мм, вес 1,352 кг — компактный и лёгкий. Порты: 2× USB 2.0, 1× USB 3.0 Type-A, 1× USB 3.1 Gen 2 Type-C, HDMI, SD-ридер (полноразмерный), 3,5 мм combo. В комплекте — чехол для ноутбука.

Типичные неисправности, вытекающие из архитектуры

Первая проблема — PWM-мерцание экрана. Частота 200 Гц — это серьёзная проблема. Симптомы: усталость глаз, головная боль, мерцание, которое не видно глазу, но ощущается. Решение — работа при максимальной яркости (выше 20% — PWM отключается) или замена матрицы на аналогичную без PWM.

Вторая проблема — SATA-интерфейс для SSD. NVMe не поддерживается. Симптомы: низкая скорость чтения/записи по сравнению с NVMe-дисками. Решение — установка самого быстрого SATA SSD (до 550 МБ/с). NVMe в этой модели не работает.

Третья проблема — комбинированная память (8 ГБ распаяны + SO-DIMM). При выходе из строя распаянного чипа — замена материнской платы. При выходе из строя SO-DIMM модуля — замена одного модуля. Это важно учитывать при диагностике.

Четвёртая проблема — выход из строя Wi-Fi модуля. Оригинальный Intel Wireless-AC 8260 подключается через M.2 слот. Заменяем без пайки. При замене на Intel AX200/AX210 нужно убедиться, что антенны совместимы.

Пятая проблема — деградация аккумулятора. 48 Вт·ч — приличная ёмкость, но Li-Ion батарея после 3–4 лет эксплуатации теряет до 40% ёмкости. Симптомы: ноутбук работает от сети, но при отключении зарядки выключается через 10–15 минут. Замена осложнена тем, что аккумулятор приклеен к корпусу двусторонним скотчем.

Шестая проблема — поломка шарниров. Шарниры в UX310UA — стандартные для серии ZenBook. При падениях или неаккуратном открывании крышки петли деформируются. Симптомы: крышка закрывается с перекосом, болтается.

Пошаговая логика ремонта

Диагностика начинается с блока питания. Подключаем зарядное устройство и проверяем наличие напряжения на DC-in разъёме. Если ноутбук не заряжается — проверяем MOSFET-транзисторы в цепи входного напряжения. Если напряжение есть, но ноутбук не стартует — проверяем последовательность подачи напряжений на материнской плате. Если все ступени в порядке, но ноутбук не стартует — проверяем BIOS. Прошивка хранится на SPI-микросхеме. Для перепрошивки необходим программатор RT809H или CH341A.

При проблемах с дисплеем (мерцание, артефакты) — сначала проверяем LCD-шлейф. Затем проверяем матрицу, подключая внешний монитор через HDMI. Если внешний монитор работает — проблема в LCD-шлейфе или матрице. Если PWM-мерцание — проверяем яркость (должна быть выше 20%) или заменяем матрицу.

Что делать владельцу

Для владельцев ZenBook UX310UA действует простое правило: это компактный ультрабук с возможностью расширения. Пустой 2,5″ слот — редкость для современных ноутбуков. Можно установить дополнительный SSD или HDD без потери штатного M.2 диска. Оперативную память можно расширить до 24 ГБ через SO-DIMM слот. Но SATA-интерфейс для SSD, PWM-экран и proprietary-зарядка — всё это ограничения. Если ваш UX310UA начал мерцать или устают глаз — пора менять матрицу или работать при максимальной яркости. SSD можно заменить на SATA — NVMe в этой модели не поддерживается. Если нужна перепрошивка BIOS — для этой модели необходим программатор RT809H или CH341A с программой AsProgrammer — и это оборудование есть в нашем арсенале. Звоните — разберёмся.
